VRS系列真空回流焊

Sun yan 在线式真空回流焊是一款专为高精度电子焊接工艺设计的高端设备，广泛应用于高可靠性要求的领域，如航空航天、汽车电子、医疗设备、半导体封装、国防军工等。为客户提供自动化在线式规模量产，降低生产成本，低空洞，总空洞面积最佳可小于1%。

产品描述

产品规格

特点

满足先进的封装回流工艺，利用真空工艺极大降低焊接空洞率；
一体成型的高密封真空腔室，真空度可达3mbar；
全程氮气保护+真空组合，实现最优气氛控制；
多温区独立精密控温，真空区热风+辐射组合，精准实现复杂温区曲线；
多段式传输系统，每段传输系统之间间隙最小可达18mm；
全新炉膛结构设计，多层隔热，有效降低工作环境温度；
全模块化设计，维护保养方便快捷，减少维护时间及成本；

亮点

1. 三段式运输系统+智能防卡板设计，真空吸附不掉板

2. 高效率，空洞率低，维护低

3. 独立真空腔设计，热风+中波红外复合加热，确保最佳热效率。

4. 采用高精度真空控压与动态排气技术，配合优化焊膏配方，确保焊接空洞率。

5. 模块化设计，易于保养和维护。

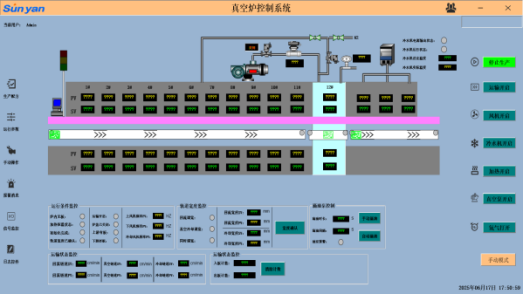

6. 智能化操作系统，配备PC控制、支持预设程序，并具备实时监控与数据分析功能，实现便捷操作与高效质量管理。

设备型号 Models	VRS-0803N	VRS-1003N	VRS-1203N
基本参数 Basic parameters
外形尺寸（L-W-H/mm) Dimensions	579516001650	579516001650	739016001650
整机重量 Weight	约 About 3000Kg	约 About 3200Kg	约 About 3500Kg
入板方向 Conveyor direction	左向右（右向左） L→R/ (Option R→L)
PCB长+宽 PCB length+width	L=150~480mm/W=80~450mm
PCB上下空间 Component Height	上30下30 PCB top 30mm/bottom 30 mm
运输系统 Conveyor System
运输速度 Conveyor Speed	300~2000mm/min
运输高度 Conveyor Height	900±20mm

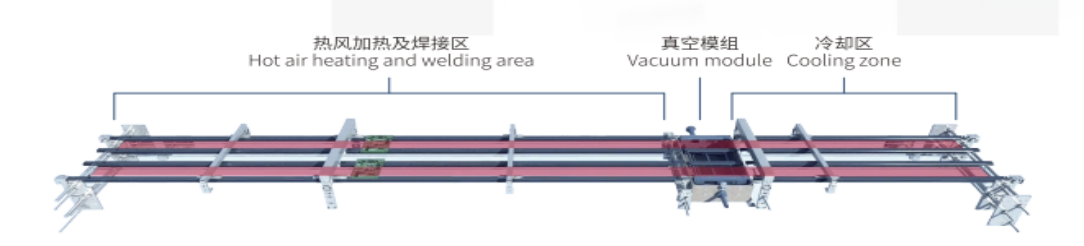

导轨结构 Rail Structure	三段式，加热-真空-冷却 Three-stage (Heating-Vacuum-Cooling)
调宽方式 Rail Width Adjust Mode	手动+自动 By manual+ By auto
加热系统 Heating System
加热区数量 No. of heating zones	Top 8 Bottom 8	Top 10 Bottom 10	Top 12 Bottom 12
加热长度/mm Heating Length/mm	3445（含真空区）	4270（含真空区）	5040（含真空区）
升温时间 Warning up time	约30min About 30min

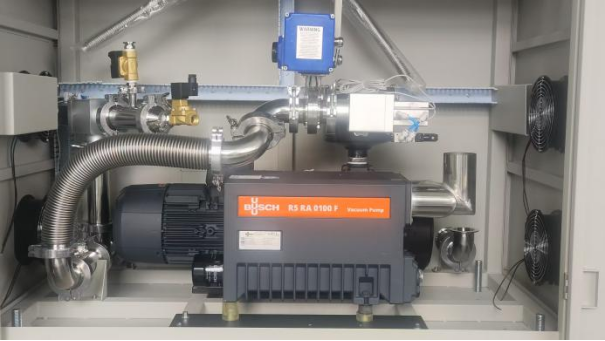

真空系统 Vacuum System
真空区长度 Vacuum Zone Length	600mm
真空区加热 Vacuum Heating	热风+中波红外 Hot Air + Medium-Wave IR
真空度 Vacuum Level	≥5mbar
温度控制范围 Temperature Control Range	50~350℃ ,（真空区 Vacuum Zone 300℃）
冷却系统 Cooling System
冷却区数量 No. of Cooling Zone	3个区 3 zones
冷却方式 Cooling Methlod	冷水机（外置） Water Chiller (external)
冷却区长度 Cooling zone length	1250mm
控制系统 Control System
氮气耗量 Nitrogen consumption	30~40m³/h(500ppm)
氮气源需求 Nitrogen Source Requirements	压力 Pressure＞0.4mpa，浓度 Purity 99.999%
压缩空气需求 Compressed Air Requirement	0.6~0.8Mpa
排风需求 Exhaust Volume	10m³/min3@直径200mm 10m³/min3 @ φ200mm
节拍 Cycle time	≥55s
电源 Power Supply	3P5W 380V(AC)50/60Hz
功率 Total Power	96 KVA (含真空泵incl. vacuum pump)	116 KVA (含真空泵incl. vacuum pump)	136 KVA (含真空泵incl. vacuum pump)
MES	标配，TCP协议 Standard, TCP Protocol
