TC系列无铅热风回流焊

稳定可靠，经济实用，焊接品质好

产品描述
产品规格

特点

  • 完全满足各种无铅焊接工艺要求。

  • Windows 10 操作系统，中英文界面，操作简单易学。

  • 精巧身形，设备外形尺寸更短，加热尺寸更长。

  • 标准8/10温区空气炉，精密热风管理系统使热风对流传导更高效，热补偿更快。

  • PLC十PID闭环温度控制，性能稳定可靠，温度控制及曲线重复精度高。

  • 具有故障诊断功能，可显示各种故障，自动在报警列表中显示及存储。

  • 全新一体式满焊炉体结构设计，多层隔热，有效降低工作环境温度。

  • 全模块化设计，维护保养方便快捷，减少维护时间及成本。

  • 导轨采用特殊硬化处理，坚固耐用。

  • 运输链条采用不锈钢滚珠单排链条，运行更洁净，更稳定, 更耐用。

  • 智能化链条润滑系统，低油位时软件智能提醒添加。

  • 主动式排风设计，炉膛内助焊剂回收更彻底。

  • 可配置传感器实时监测马达、加热管状态，预防突发故障，软件弹窗保养提醒。

  • 冷却区、回收区便捷模块化设计，快拆式维保。


亮点

1. 精巧身形, 效率更

    加热区更长、设备更短，更小占地空间实现大产能。

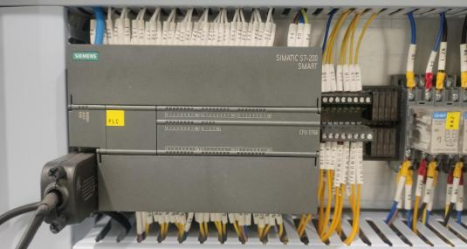

2.  知名品牌PLC，控温更精准

   主要控制和关键部件采用国际知名原装进口品牌，控制更稳定

    西门子PLC，性能稳定可靠，温度控制及曲线重复精度高；

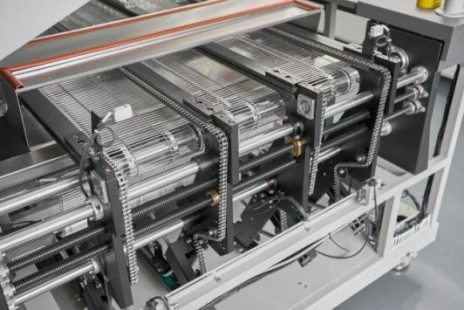

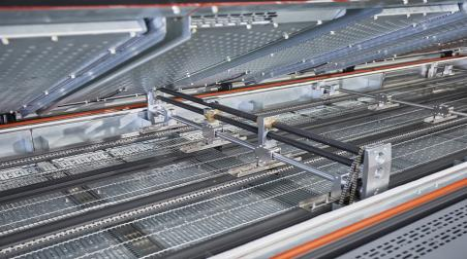

3.  耐用稳定传输系统

   特殊硬化导轨，坚固耐用；

   不锈钢滚珠链，稳净持久



4. 高效助焊剂回收

   新型助焊剂回收系统，回收助焊剂更彻底

    免工具快拆式设计，维保更便捷


5.  主动式排风系统

   排风配置主动风机，独特漏斗收集式排风箱设计，

    降低设备出入口热气外溢，回收更彻底


设备型号  ModelsTC-08ATC-10ATC-08A-DTC-10A-D
基本参数Basic parameters
外形尺寸(L-W-H/mm)   Dimensions               5100-1350-15605900-1350-15605100-1580-15605900-1580-1560
入板方向  Conveyor direction                                 左向右（右向左）  L→R/ (Option R→L)
运输高度/mm  Conveyor Height                                 900±20mm
PCB上下空间/mm  Component Height                           上30/下30   PCB top 30mm/bottom 30mm
UPS系统  UPS  System标配  Standard
运输系统    Conveyor System
运输速度  Conveyor Speed                                                   300~2000mm/min
运输方式  Type of Conveyor                                                      单排滚子链条+网带   Single row roller chain + mesh belt
过板宽度尺寸/mm50-40050-686/双轨50-280                               50-686/Dual Conveyor 50-280
PCB width adjust range
导轨固定方式  Fixed Rail Side                                                前端固定Front rail fixed1-4固定，2-3活动                                     Rail 1 and 4 fixed
运输润滑  Transportation lubrication                                          智能油泵润滑系统 Intelligent oil pump lubrication system
调宽方式  Rail Width Adjust Mode                                                          手动+电动   By manual+ By motor
加热系统   Heating System
加热区数量  Number of heating zones                                              上8下8         Top8 Bottom 8上10下10         Top10 Bottom 10上8下8         Top8 Bottom 8上10下10         Top10 Bottom 10
有效加热长度/mm  Effective Heating Length                                   3160390031603900
温度设定范围  Temperature Setting Range                           60-300℃
温控精度  Temperature Control Precision                                ±1℃
升温时间  Warning up time                                          约30min  About 30min
冷却系统   Cooling System
冷却区数量  No. of Cooling Zone                                            2个 2 zones
冷却方式  Cooling Method                                            空气冷却 Air cooling
冷却区长度  Cooling zone length                                          850mm
控制系统  Control System
排风需求  Exhaust Volume                                              10m³/min*2φ直径diameter 200mm
电源  Power Supply                                                      3P5W 380V(AC), 50/60Hz
启动功率/KW  Start up power                                             30343436
运行功率/KW  Normal power consumption9-10kw
10-11kw10-11Kw11-12kw
MESOption
