TS系列高端氮气回流焊
TS系列回流焊具备更高的精度、效率和智能化功能，适用于现代高密度电子制造（如5G、汽车电子、医疗、半导体等领域），通过智能化控制、双轨产能提升、氮气精密焊接，进一步提升了焊接精度、生产效率和设备可靠性，满足客户高端工艺要求。
特点
l 高产能，正常生产链速可达160cm/min;
l 低能耗，全新热工学管理系统，有效降低成本。
l 专业应对高速生产及高精密度PCB封装工艺，满足客户高端工艺要求。
l 控温能力强，高控温精度，设定与实际温差1.0℃以内；空载至满载温度波动1.5℃。
l 快速升温，加热模块可在15-20分钟内达到工作温度，减少待机能耗。
l 新隔热技术加全新炉膛结构设计，可有效降低炉表温度，降低热损耗
l 全程氮气定量可控，各温区独立巡检显示，可使氧气浓度范围控制在50-200PPM。

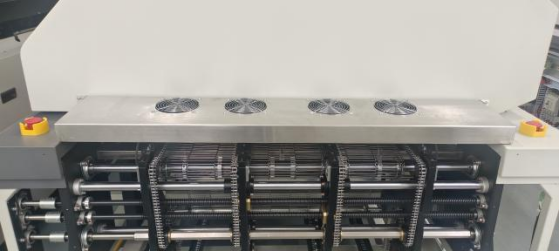

l 最新冷却技术，可选多区双面冷却；最大有效冷却长度1400mm；保证产品快速降温及最低的出口温度。
l 多段式助焊剂回收系统，多点收集，充分地提高回收率，为客户减少保养时间和频率。
l 双规变速，单机成本，双倍产能，节能达65%。
l 支持MES对接，可配合开发SECS/GEM协议，实现温度曲线云端监控与工艺追溯。
亮点
更精准的温控与热管理

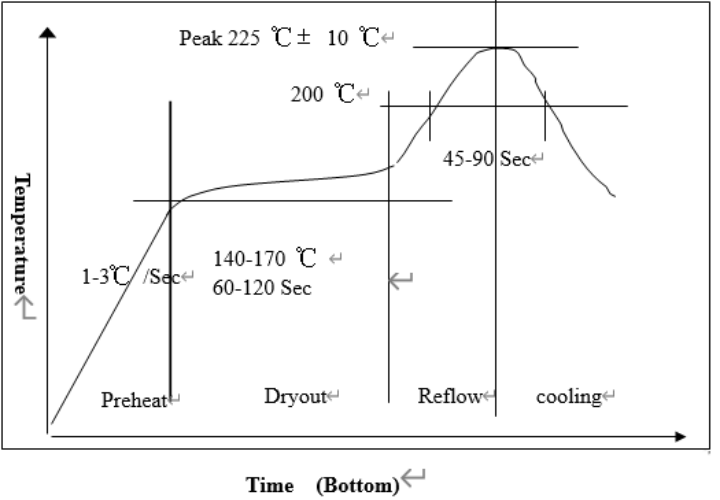

l 多温区独立控制，支持更复杂的温度曲线，适应无铅、高熔点焊膏及特殊合金（如SAC305、BiSn等）。
l 动态热补偿技术：实时监测炉内温度波动，自动调节加热功率，确保PCB受热均匀（±1°C以内）。
产能与效率
l 高产能与低能耗： 正常生产链速可达1600mm/min, 通过先进的热工学管理系统和隔热技术，有效降低能耗和热损耗。
l 可选双轨双速：采用双轨双速设计，实现单机双倍产能，同时降低能耗达65%。
温度控制与稳定性
l 控温能力强： 温度控制精度高，设定与实际温差1.0℃以内，空载至满载温度波动1.5℃以内。
l 快速升降温：具备超强快速升降温能力，相邻温区温差可达100℃，提高生产效率。
稳定可靠的结构设计

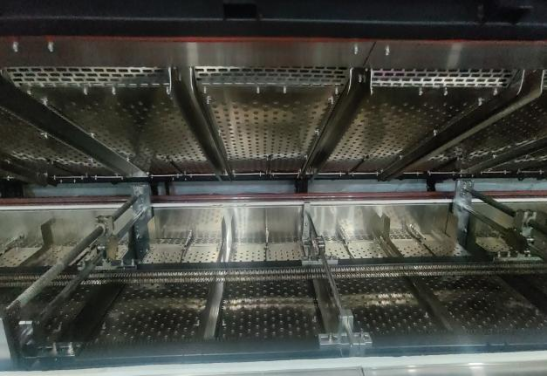

l 不锈钢炉腔+耐高温材料+加厚陶瓷纤维隔热层：抗腐蚀、抗氧化，耐高温，延长设备寿命。
l 耐用导轨：双边导轨并特殊硬化处理，坚固耐用。智能油泵润滑系统，无需担心链条无润滑
l 模块化加热系统：发热丝模块化设计，维护更换便捷。
智能化与数据管理
l 智能操作系统：采用Win10操作系统，中英文界面自由切换，操作简便，具有故障诊断功能。
l 数据可追溯：智能化数据可追溯，可上传MES系统，实现生产过程的透明化和智能化管理。
全区氮气覆盖
l 全炉氮气覆盖，残氧量低至50ppm内
l 可选闭环管理氮气系统，实现炉内精准氧浓度控制，节约氮气消耗

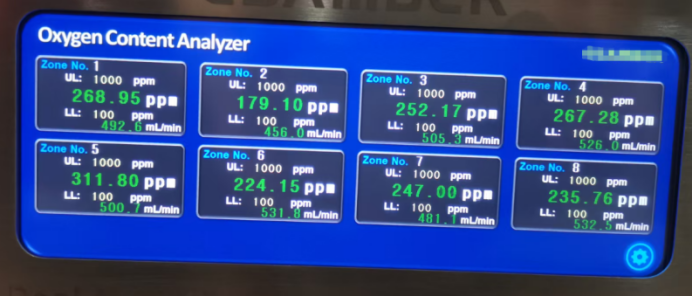

l 全区氮气显示监控
| 过板宽度尺寸/mm | 50-400 | 50-686/双轨50-280 50-686/Dual Conveyor 50-280 | |
| PCB width adjust range(mm) | |||
| 导轨固定方式 Fixed Rail Side | 前端固定Front rail fixed | 1-4固定，2-3活动 Rail 1 and 4 fixed | |
| 运输润滑 Transportation lubrication | 智能油泵润滑系统 Intelligent oil pump lubrication system | ||
| 调宽方式 Rail Width Adjust Mode | 手动+自动 By manual+ By motor | ||
| 加热系统 Heating System | |||
| 加热区数量 Number of heating zones | 上13下13 | 上13下13 | |
| Top13 Bottom 13 | Top13 Bottom 13 | ||
| 有效加热长度/mm Effective Heating Length | 5100 | 5100 | |
| 温度设定范围 Temperature Setting Range | 50-300℃ | ||
| 温控精度 Temperature Control Precision | ±1℃ | ||
| 升温时间 Warning up time | 约30min About 30min | ||
| 冷却系统 Cooling System | |||
| 冷却区数量 No. of Cooling Zone | 4个 4 zones | ||
| 冷却方式 Cooling Method | 强制空冷+冷水机 Forced air cooling + water chiller | ||
| 冷却区长度 Cooling zone length | 1400mm | ||
| 控制系统 Control System | |||
| 排风需求 Exhaust Volume | 10m³/min*2φ直径diameter 200mm | ||
| 电源 Power Supply | 3P5W 380V(AC), 50/60Hz | ||
| 启动功率/KW Start up power | 59 | 59 | |
| 运行功率/KW Normal Power consumption | 13-14 | 14-15 | |
| MES | 标配，TCP协议 TCP protocol is standard | ||
