TB-450-2-非标定制垂直固化炉

非标定制化解决方案，专为大尺寸/重型PCB及特殊应用领域设计。
TB-450-2是一款专为超大板，重型PCB及非标组件设计的垂直固化设备，采用立式结构，热风循环加热工艺, 高效运输设计，单层双板停放，产能翻倍。通过模块化设计，可灵活适配工业设备控制、汽车电子，5G通讯，医疗，军工等领域的特殊需求，提供从炉腔尺寸、载具结构到工艺曲线的整线定制化服务。

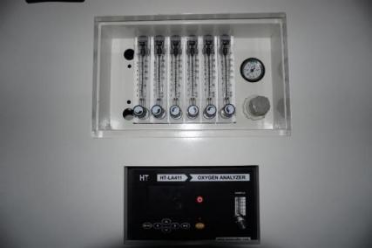

产品描述
产品规格

应用领域：



特点：

l 单层可停两个产品/治具，灵活间距设计

l 重载固定轨输送结构，支持超大超重板，智能输送系统，精准检测。

l 全自动产线规划，支持底部治具回传，实现无人化出入板

l 稳定滑轨系统，精准推进结构

l 高产能，低能耗

亮点：

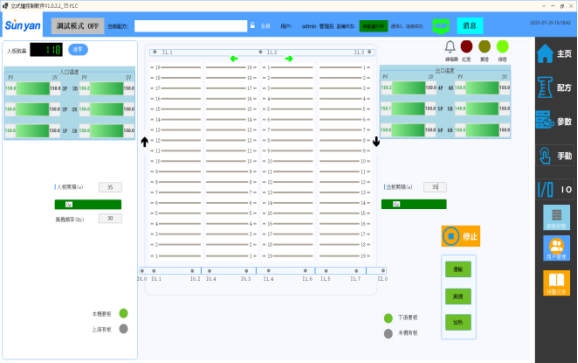

1. 固定轨道结构支持单侧19层，层间距可跳层配置，轻松适配不同高度的产品与非标治具。



2.  进出料口设有光纤传感器精准定位，每层可同时停放两个治具，提升通板效率与空间利用率。



3.   采用易格思导轨，顶部平移机构由步进电机驱动链轮链条带动推头运行，结构稳定，传动平稳。

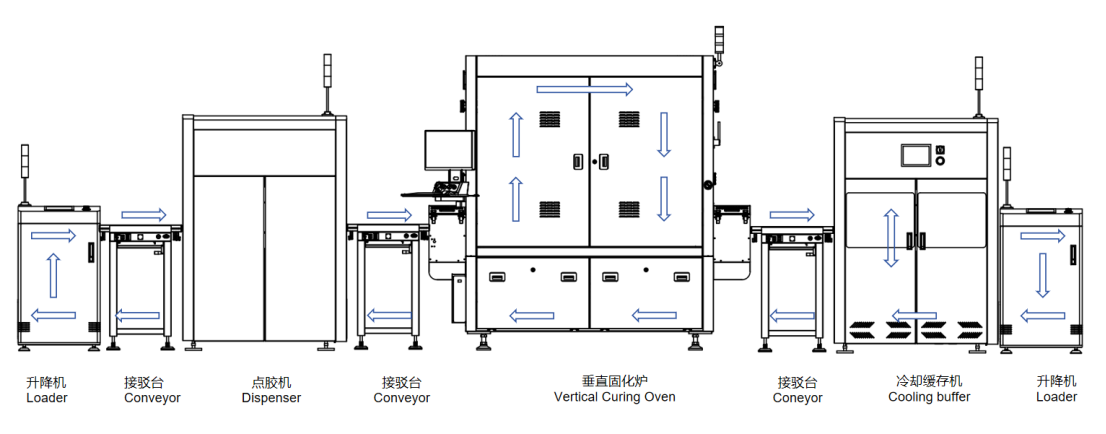

4. 全自动产线规划，支持底部治具回传，实现无人化出入板。


5. 电控柜强弱电分区布局，隔离干扰，提升整机系统稳定性与操作安全性。


设备型号       Models                   TB-450-2
基本参数     Basic parameters
外形尺寸(L-W-H/mm)   Dimensions3200*2200*2370
整机重量   Weight                                                          About 3900kg
入板方向  Conveyor direction左向右（右向左）  L→R/ (Option R→L)
温度设定范围  Temperature Setting Range                       50-200℃
控温精度  Temperature Control Precision                                       ±1℃

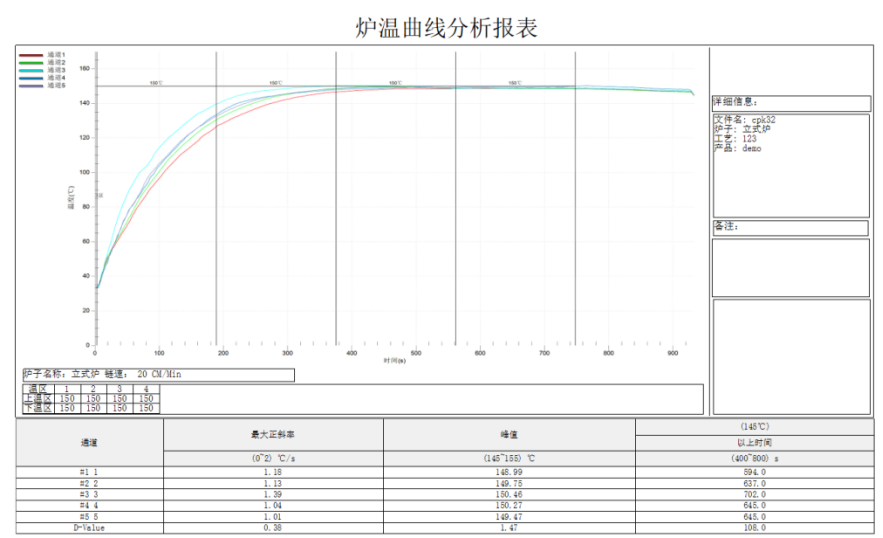

炉温均匀性   Temperature uniformity±2.5℃
设备功率  Total power rate115kw
过板长度  PCB length range                      100-500mm
过板宽度  PCB width adjust range                                                    130-450mm
轨道固定方式  Fixed Rail Side                          固定轨 Fixed rail
调宽方式  Rail Width Adjust Mode                                                    固定轨 Fixed rail
产品总层数  Total Layer No.                          38（一层可停两板） Dual-fixture placement per layer
层间距  Interlayer spacing                                    50.8mm (customizable)
产品支撑工艺边   PCB process side                     ＞5mm
产品重量  Weight of products                                     ≤10kg/层   ≤10kg per layer
入板离地高度  Conveyor height                            900±20mm
节拍  Cycle time                                                     ≥30S
洁净度  Clean Class                                                选配十万级 Option: 100,000 class
电源  Power supply                                               3P5W 380V (AC), 50/60Hz
